一， 工艺条件

1. 物料：         聚丙酰胺颗粒

2. 颗粒度：        5-6mm（^小0.01-0.02mm）

 3. 进料温度：       ≥70℃（按照70℃计算）

4. 出料温度：       ≤25℃（按照25℃计算）

 5. 处理量：          1500Kg/h

6. 堆积比重：      1.1--1.2克/立方厘米

7. 冷媒：           -5℃ （冷冻盐水）

8. 回收：            主机+布袋除尘器

9. 设备材质:       物料接触处304，其余A3钢喷漆

 10. 安装:          室内

11. 电源:          380V   50HZ

 12. 环境:          20℃  760mmHg  φ=80%

13. 安装:         室内

14. 电源:        380V   50HZ

15. 环境:        20℃  760mmHg  φ=80%

工艺计算： 进料温度 ：～70℃；冷却后出料温度：25℃

冷冻盐水进口：-5℃，  冷冻盐水出口：5-10℃

   物料由70℃降温到25℃释放的热量：

（物料的比热取0.4 kcal/kg•℃） Q1=3000x0.4x（70-25）=54000kcal/h 效率取80%，则Q1=67500kcal/h 即冷冻盐水必须带走的热量为：67500kcal/h

冷冻盐水流量为：67500÷1÷15=4500Kg/h

 冷却盘式面积计算，      Q=KA△t

计算得：△t =43.2℃   K取40

计算得：A=39m2   实际取43m2

 验算停留时间： 根据经验，物料干燥时停留时间不能低于20分钟，

 物料堆积比重取：1200Kg/m3 。

铺料厚度取10--20mm S=3000/(1200x0.02x3)=41.6平方，

满足设计要求

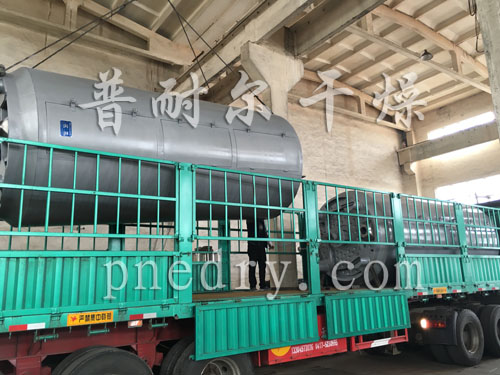

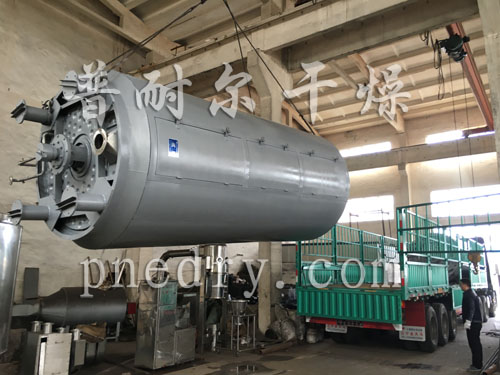

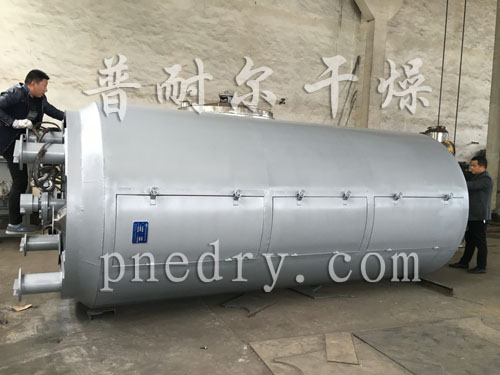

 拟选用PLG1500--16型盘式连续冷却机1台可以满足要求。

 盘式冷却机工作原理:

       热物料自加料器连续地加到冷却机的第1层盘上，带有耙叶的耙臂做回转运动，使耙叶连续地翻转物料，物料沿着指数螺旋线流过冷却盘表面，在小盘上的物料移到外缘，并在外缘落到下方的大盘外缘，在大盘上的物料向里移动并从中间落料落入下一层小盘中，大小盘上下交替排列，物料得以连续地流过整个冷却机，中空的冷却盘内通入冷冻盐水，冷媒介质从一端进入另一端导出，已冷却物料从^后一层盘落到壳体底层，^后被耙叶移动到料口排出后直接包装。为了加快冷却速度，顶部加抽风机。
