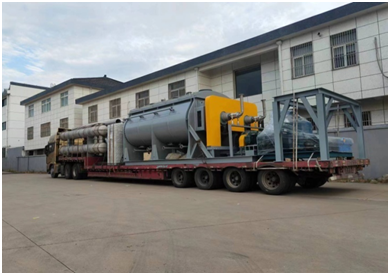

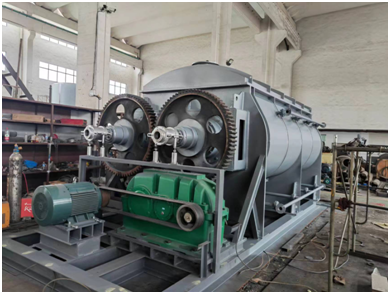

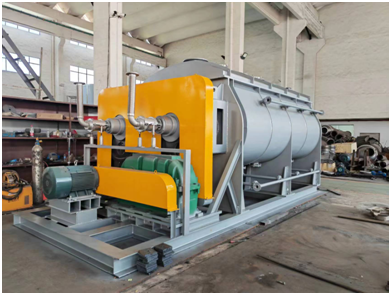

ZYG系列圆盘桨叶（真空）干燥机
物料由进料口送入干燥机，工作介质在本体外壳和空心轴之间流动，通过C型夹套、空心轴和轴上焊接的空心盘片传递热量，污泥被间接加热干化，产生的水蒸汽聚集在干燥机的穹顶，由载气带
出干燥机。空心盘片与轴基本垂直，通过盘片上的推进/搅拌器的作用，对污泥进行搅拌、推进，不断更新干燥面，从而实现干燥的目的。用蒸汽间接加热，通过搅拌物料使水分更快蒸发，进行干燥，
既适用于物料半干化，又适用于物料全干化工艺。
二、产品介绍
该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的搅拌传热圆盘具有较高的传热效率和传热面自清洁功能。
三、应用范围
污泥(市政、化工、造纸、石油等)、食品残渣、药渣、酒渣、肥料、树脂、废盐水、含水量高的物料等。
四、技术参数 Technical parameter
|
型号/参数 |
ZYG-0.5 |
ZYG-0.75 |
ZYG-1.0 |
ZYG-1.5 |
ZYG-2.0 |
ZYG-3.0 |
ZYG-4.0 |
ZYG-5.0 |
ZYG-6.0 |
ZYG-7.0 |
|
全容积（L） |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
6000 |
7000 |
|
工作容积（L） |
300 |
450 |
600 |
900 |
1200 |
1800 |
2400 |
3000 |
3600 |
4200 |
|
传热面积（㎡） |
3.2 |
4.4 |
5.1 |
6.3 |
8.7 |
10.6 |
12.3 |
14.3 |
16.2 |
19.2 |
|
加热轴传热面积（㎡） |
0.9 |
1.35 |
1.53 |
1.92 |
2.61 |
3.18 |
3.69 |
4.33 |
4.86 |
5.77 |
|
搅拌转速（r.p.m） |
6~30（超出范围时应在订货时提出） |
|||||||||
|
电机功率（KW） |
3-5.5 |
4-5.5 |
5.5-7.5 |
7.5-11 |
7.5-15 |
11-18.5 |
15-18.5 |
22-37 |
37-55 |
37-55 |
|
噪声dB(A) |
≤65 |
|||||||||
|
夹套设计压力（MPa） |
0.8（超出范围时应在订货时提出） |
|||||||||
|
罐内设计压力（MPa） |
-0.1~0.15（超出范围时应在订货时提出） |
|||||||||
|
罐内真空度（MPa） |
-0.06~0.09999（填料密封~机械密封） |
|||||||||
|
真空室升压率（Pa/min） |
167（与真空泵配置有关） |
|||||||||
|
干燥强度 |
15-20（kg.H₂O/㎡.h） |
|||||||||
|
热介质 |
水、蒸汽、导热油、热水。 |
|||||||||
|
设备内部材质 |
内部与物料接触部分材料可选择：碳钢、不锈钢、钛材 |
|||||||||
