工作原理

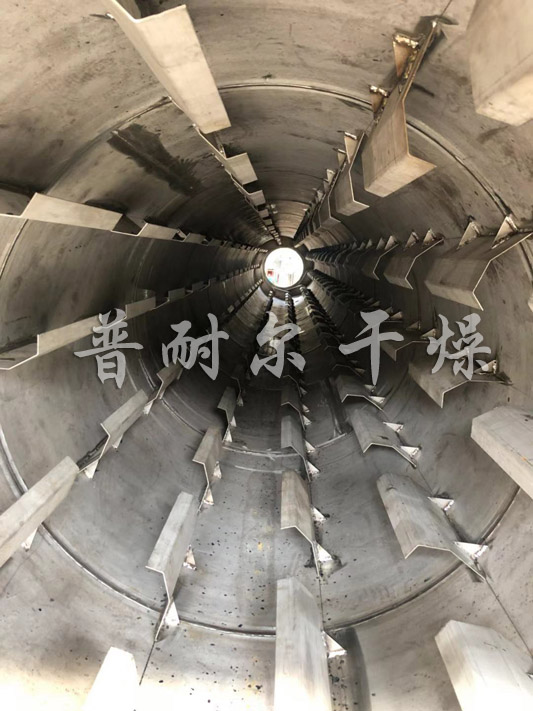

  湿物料从干燥机一端投入后,在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散，并与并流（逆流）的热空气充分接触，加快了干燥传热，传至推动力。在干燥过程中，物料在带有倾斜度的抄板和热气流的作用下，可调控地运动至干燥机另一段星形卸料阀排出成品,回转窑干燥机可用于煅烧。
适应物料
◎化工、矿山、冶金等行业大颗粒，比重大物料干燥，如：矿山、高炉矿渣、煤、金属粉末、磷肥、硫铵、污泥等。
◎对有特殊要求的粉末、颗粒状物料的干燥，如:HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣、污泥、化工物料等。
◎要求低温干燥，且需大批量连续干燥的物料。
性能特点
◎转筒干燥器机械化程度高，生产能力较大。
◎流体通过筒体阻力小，功能消耗低。
◎对物料特性的适应性比较强。
◎操作稳定，操作费用较低，产品干燥的均匀性好。

◎无粉尘，生产环境好等优点。

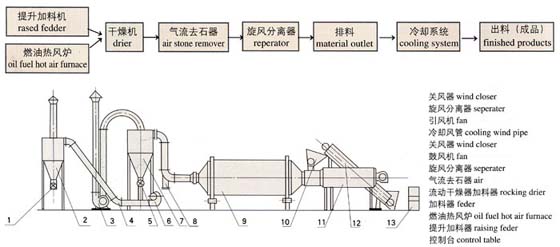

工艺安装示意图

技术参数

规格(m) item	生产能力(t/h) productive capacity	筒体速度(r/min) revolution	电机功率(Kw) motor power	安装角度(°) install angle	出料湿度 Temp. of final
ø1.0x5.0	0.5-1.2	0.6-6	4	3 ～ 5	≤ 1.5%
ø1.2x6-10	1.5-3	0.6-6	5.5	3 ～ 5	≤ 1.5%
ø1.5x12-18	3-5.5	0.6-6	15	3 ～ 5	≤ 1.5%
ø1.8x12-18	5-6.5	0.6-6	18.5	3 ～ 5	≤ 1.5%
ø2.2x12-22	7-12	0.6-6	22	3 ～ 5	≤ 1.5%
ø2.4x15-20	9-15	0.6-6	30	3 ～ 5	≤ 1.5%
ø3.0x25	16	0.6-6	55	3 ～ 5	≤ 1.5%

处理物料及参数

形式	直接加热顺流式	直接加热顺流式	直接加热逆流式	直接加热逆流式	复合加热	复合加热
物料种类	矿石	HP发泡剂	高炉矿渣	硫铵	磷肥	煤
处理量(kg/h)	1000	466	15000	20000	12000	5000
初含水量(%)	30	13	6	1.5	5	6.5
终含水量(%)	15	0.3	1	0.1	0.1	0.1
平均粒径(mm)	6.5	0.05	4.7	0.5-1.7	0.5	5
物料堆积厚度(kg/m3)	770	800	1890	1100	1500	750
热风量(kg/h)	3900	5400	10750	9800	6500	16000
入口气体温度(oC)	600	165	500	180	650	570
物料出口温度(oC)		42	100	70	80	75
加热方式	煤气	蒸汽式电加热	重油	燃煤热风炉	重油	重油
装料系数		6.3	7	7.5	7.8	18
转速(rpm)	4	4	3.5	3	4	2
倾斜度 angle	0.04	0.005	0.03	0.05	0.05	0.043
抄板数目 quatity of oar	12	24	12	22	内筒外面8 内筒外面16	内筒外面6 内筒外面12
干燥器直径(m)	2.0	1.5	2	2.3	外筒2 内筒0.84	外筒2.4 内筒0.95
干燥器长度(m)	20	12	17	15	10	16
驱动功率(kw)	22	7.5	15	11	11	15
